Подогреватель ВПЕ паровой емкостной в Усолье-Сибирском

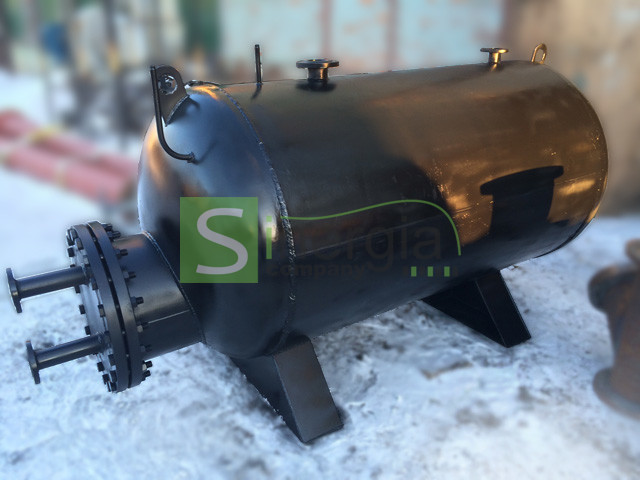

Паровой емкостный подогреватель ВПЕ горизонтального типа (аналог подогревателя СТД парового) предназначен для производства горячей воды на бытовые и промышленные нужды в Усолье-Сибирском с периодическим ее разбором (например душевые). Водоподогреватель ВПЕ состоит из стального цилиндрического корпуса со сферическими или плоскими днищами, змеевика, подводящих и отводящих труб с фланцами. Внутри корпуса находится змеевик, куда попадает пар. Емкость подогревателя заполняется водой. Конденсируемый пар двигается по змеевику, передавая воде в емкости тепловую энергию. Снизу емкости подогревателя через патрубок поступает холодная вода, а нагретая вода вытесняется через патрубок, который находится в верхней части корпуса емкости. Холодная и теплая вода не смешиваются так как, внизу остается поступающая холодная вода, а теплая стремится вверх. Такие подогреватели ВПЕ применяют в качестве бака-аккумулятора.
|
Обозначение |
СТД-3073 ВПЕ № 0,4 | СТД-3074 ВПЕ № 0,64 | СТД-3068 ВПЕ № 1,0 | СТД-3069 ВПЕ № 1,6 | СТД-3070 ВПЕ № 2,5 | СТД-3071 ВПЕ № 4,0 |
| Рабочий объем, м3 |
0,4 |
0,64 | 1,0 | 1,6 | 2,5 | 4,0 |
| Теплоноситель | пар Р=5 атм | |||||
| Температура воды максимальная | 75 оС | |||||
| Общий вес, кг | 235 | 280 | 401 | 547,0 | 670,0 | 956 |
| L, мм3 | 1535 | 2175 | 2280 | 3380 | 3032 | 4432 |
| H, мм | 1250 | 1250 | 1491 | 1491 | 1771 | 1771 |
| D, мм | 712 | 712 | 916 | 916 | 1220 | 1220 |
| A, мм | 912 | 912 | 1130 | 1130 | 1430 | 1430 |
| K, мм | 1380 | 1975 | 1558 | 2386 | 2845 | 4270 |
Рекомендации по монтажу емкостного подогревателя в городе Усолье-Сибирское
Паровой подогреватель ВПЕ емкостной должен быть закреплен с помощью анкерных болтов на специальную опору горизонтально. В процессе работы подогревателя происходит тепловое увеличение корпуса. Чтобы подвижная опора перемещалась легко, нужно предусмотреть на ней лист скольжения, с защищенными гайками. И только после закрепления подогревателя к опоре, его можно будет подсоединить к трубопроводу, подключить доп.оборудование и запорную арматуру. Для слива воды обязательно нужно подвести сливной трубопровод.
Для удобного обслуживания подогревателя в процессе эксплуатации, расстояние вокруг подогревателя должно быть достаточно для того, чтобы беспрепятственного извлечь змеевик из корпуса. Рекомендуемое расстояние должно быть не менее длины корпуса ВПЕ.
В конструкции предохранительного клапана предусмотрен штуцер для слива воды, к которому необходимо подвести трубопровод, на случай если этот клапан сработает. Для защиты клапана от различных загрязнений требуется установка на него защитного кожуха.
